Lazarustorm Externer PiStorm Adapter für Amiga 500

Wieder in großen Mengen verfügbar!

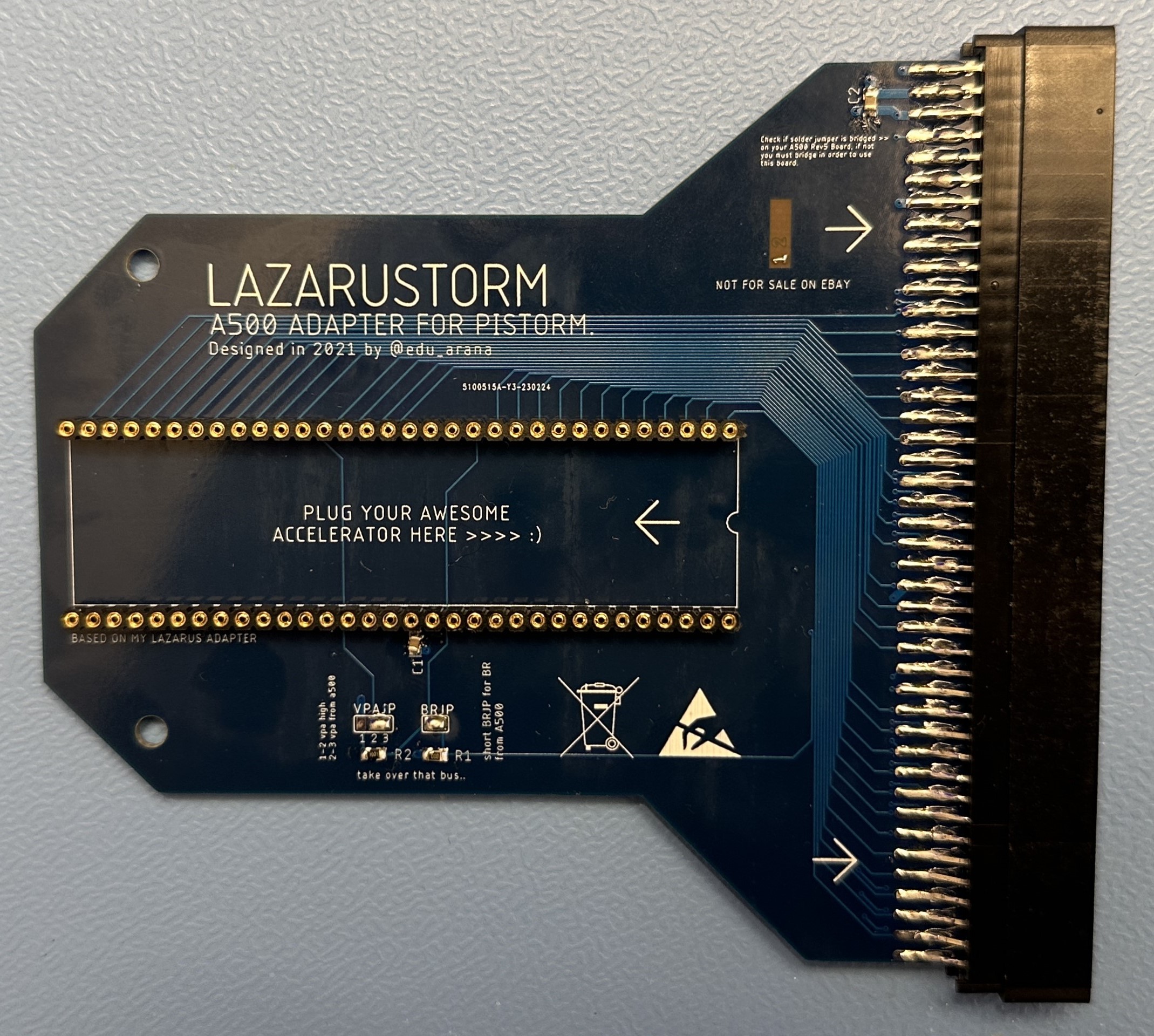

LazaruStorm ist eine Adapterkarte für Ihren Amiga 500, die Sie in den Erweiterungsport (linke Seite) schieben. Die Platine wurde speziell für den PiStorm entwickelt.Da Sie die Lazarustorm-Platine extern anschließen, müssen Sie Ihren vorhandenen 68000-Prozessor nicht aus Ihrem Amiga ausbauen.
Sie stecken einfach die PiStorm-Platine mit dem Raspberry PI auf die LazaruStorm-Platine.

Bei fast allen Amiga500-Revisionen ist es notwendig, den Jumper JP6 mittels einer Lötbrücke zu schließen, d.h. Sie müssen ihren Amiga öffnen und einen Lötpunkt setzen.
Die Lötpunkte BRJP und VPAJP (2-3) sind bereits gesetzt. Mit dieser Jumper Kombi haben wir die besten Erfahrungen gemacht. Jedes LazaruStorm Board wurde bei uns Live an einem Amiga 500 Rev.6a getestet.

Hinweis: Der LazaruStorm Adapter funktioniert selten (ja wirklich manchmal funktioniert er :)) mit Amiga 500 Rev. 5 Mainboards.

Siehe Foto: Dies ist JP6, der sich direkt hinter dem Erweiterungsport befindet.

Das Video unten zeigt, wie man die Lazarustorm-Platine anschließt und wie sie dann den PiStorm benutzt (Danke @Jan Beta)
Der LazaruStorm wurde von Edu Arana entwickelt. Details zu dem Projekt finden Sie hier => https://github.com/arananet/LAZARUSTORM
