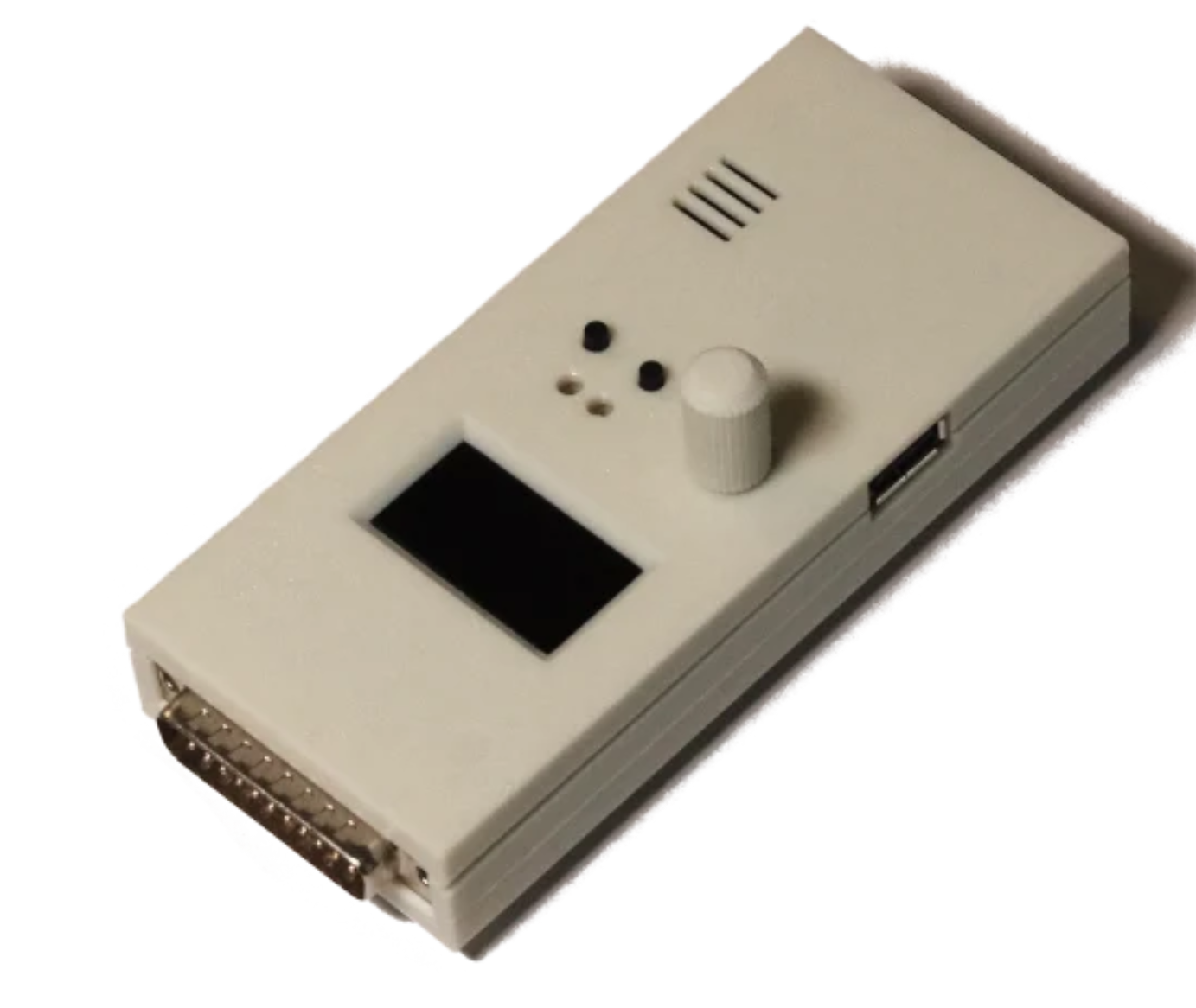

HippoFlops+ – Emulatore di floppy esterno compatibile con Gotek per Commodore Amiga

L’HippoFlops+ di AutumnHippo è un potente, emulatore di unità floppy compatibile con Gotek, che si collega direttamente al connettore floppy esterno a 23 pin del Commodore Amiga. Il progetto si basa sul collaudato design OpenFlops, è hardware open source e funziona con il popolare firmware FlashFloppy di Keir Fraser.

Dotato di un ampio display OLED, di un pratico encoder rotativo e di un buzzer sonoro integrato per l’originale sensazione retro, l’HippoFlops+ offre il massimo comfort nel caricamento di file ADF tramite USB.

Punti salienti e dati tecnici

• HippoFlops+: Basato su un chip Artery AT32F435 (RGT7) con ARM Cortex-M4, 288MHz e 384KB SRam.

• Vero funzionamento DF1:: Funziona sulla porta floppy esterna e agisce come seconda unità (DF1:).

• Compatibilità software: Avvia tutti i programmi e i giochi che supportano l’avvio da un’unità DF1: fisica.

• Ampio display OLED: Schermo da 0.96″ o 1,3″ (128×64 pixel, 2 righe) per una chiara selezione dei file e visualizzazione dello stato.

• Firmware FlashFloppy: Supporta tutte le funzionalità del collaudato firmware open source (noto da Gotek e OpenFlops).

• Connessione pass-through opzionale: Permette di collegare un’altra unità esterna o un secondo HippoFlops in serie.

• Encoder rotativo: Navigazione del menu rapida e precisa tramite encoder rotativo.

• Buzzer piezoelettrico integrato: Emula i tipici rumori del motore passo-passo e di accesso di una vera unità floppy.

• Custodia di qualità: Custodia robusta e su misura, realizzata con moderna stampa 3D.

Compatibilità

• Amiga compatti: Pienamente compatibile con Amiga 500, Amiga 500+, Amiga 600 e Amiga 1200.

• Modelli Big-Box (A1000, A2000, A3000, A4000): Pienamente compatibile elettricamente. Nota: A causa delle dimensioni della custodia, l’adattatore potrebbe non appoggiare in piano sulla superficie del tavolo con alcuni case desktop. Assicurati un fissaggio saldo per evitare disconnessioni accidentali durante l’uso. In alternativa, il modulo può essere comodamente collegato alla porta posteriore di un’unità floppy esterna fisica.

Varianti disponibili

1. Dispositivo pronto all’uso (Ready-to-Use)

• Completamente assemblato e pronto per l’uso.

• Il firmware (FlashFloppy) è già preinstallato.

• Subito pronto all’uso: Basta collegarlo, inserire una chiavetta USB e iniziare (chiavetta USB venduta separatamente o ordinabile come optional).

2. Kit fai-da-te (DIY-Kit)

• La scheda è già pre-popolata con i minuscoli componenti SMD – non è richiesta saldatura SMD.

• I seguenti componenti devono essere saldati autonomamente: connettori DB-23, encoder rotativo e display OLED.

• L’assemblaggio finale della custodia è a carico dell’utente.

• Il flashing del firmware FlashFloppy viene eseguito autonomamente (a tal fine è necessario un comune adattatore USB-TTL / FTDI o un cavo USB A-A).

Open Source e documentazione

Un grande ringraziamento a AutumnHippo e a Sukko Pera per questa alternativa Gotek.
Il codice sorgente, i file CAD e le istruzioni dettagliate per la costruzione sono disponibili nel repository ufficiale del progetto:

https://gitlab.com/autumnhippo/hippoflops
